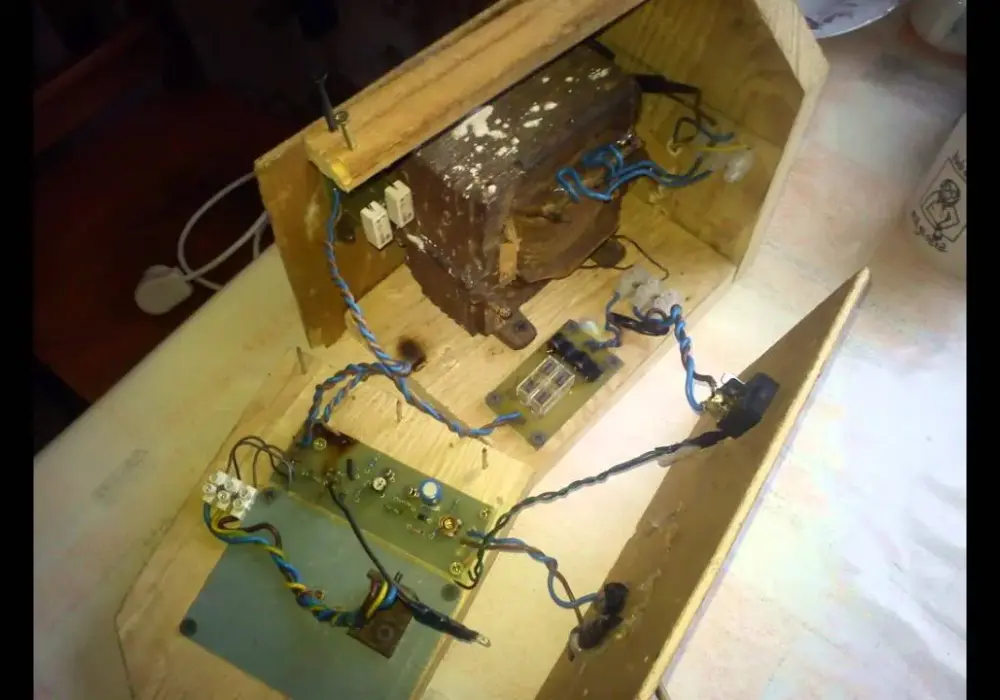

Budowa prostownika z transformatora to świetny sposób na uzyskanie stabilnego zasilania dla różnych projektów elektronicznych. W tym artykule przedstawimy proste kroki, które pozwolą Ci stworzyć własny prostownik. Dzięki odpowiednim komponentom oraz zrozumieniu podstawowych zasad działania transformatora i prostownika, możesz łatwo zrealizować ten projekt samodzielnie.
Prostownik przekształca zmienny prąd (AC) na prąd stały (DC), co jest niezbędne w wielu zastosowaniach elektronicznych. W kolejnych sekcjach omówimy, jak wybierać odpowiednie komponenty, jak je ze sobą połączyć oraz na co zwrócić uwagę, aby zapewnić bezpieczeństwo podczas pracy z elektrycznością. Bez względu na to, czy jesteś początkującym, czy doświadczonym elektronikiem, nasze wskazówki pomogą Ci w budowie skutecznego prostownika.
Kluczowe wnioski:- Wybierz transformator o odpowiednich parametrach, aby uzyskać wymagane napięcie.
- Mostek prostowniczy jest kluczowy do konwersji AC na DC.
- Rezystory i diody pomagają w stabilizacji napięcia.
- Stabilizator napięcia, jak LM7815, utrzymuje stałe napięcie na wyjściu.
- Bezpieczniki i odpowiednie chłodzenie są istotnymi zabezpieczeniami.
Jak zbudować prostownik z transformatora: krok po kroku
Aby zbudować prostownik z transformatora, potrzebujesz kilku kluczowych komponentów oraz narzędzi. Pierwszym krokiem jest wybór odpowiedniego transformatora, który dostarczy wymagane napięcie. Na przykład, jeśli planujesz stworzyć prostownik o napięciu 12V, upewnij się, że wybrany transformator ma odpowiednie parametry. Następnie przystąp do montażu mostka prostowniczego, który przekształci zmienny prąd z transformatora na prąd stały.
Po zainstalowaniu mostka prostowniczego, dodaj dodatkowe elementy, takie jak diody, rezystory oraz stabilizatory napięcia, aby zapewnić stabilność wyjściowego napięcia. Zastosowanie bezpieczników to kolejny krok, który pomoże zabezpieczyć układ przed przeciążeniem. Na koniec, pamiętaj o odpowiednim chłodzeniu, aby uniknąć przegrzania komponentów.
- Transformator o odpowiednich parametrach (np. 12V)
- Mostek prostowniczy (np. MB6S)
- Dioda zabezpieczająca (np. 1N4007)
- Rezystory i kondensatory do stabilizacji napięcia
- Bezpiecznik odpowiedni do obciążenia
- Radiator lub wentylator do chłodzenia
- Narzędzia: lutownica, przewody, wkrętaki, multimeter
Schemat połączeń: wizualizacja procesu budowy prostownika
W celu skutecznej budowy prostownika z transformatora, kluczowe jest zrozumienie schematu połączeń. Diagram ten przedstawia, jak poszczególne komponenty są ze sobą połączone, co pozwala na prawidłowe działanie całego układu. W szczególności, ważne jest, aby prawidłowo zidentyfikować punkty połączeń transformatora, mostka prostowniczego oraz dodatkowych elementów, takich jak kondensatory i rezystory.
W praktyce, najpierw podłącz transformator do mostka prostowniczego, a następnie wyprowadź napięcie stałe do dalszych komponentów. Użycie odpowiednich kolorów przewodów (np. czerwony dla dodatniego i czarny dla ujemnego) może pomóc w uniknięciu pomyłek przy podłączaniu. Poniżej znajduje się wizualizacja schematu połączeń, która ułatwi zrozumienie całego procesu.
Jak działa transformator: zasady podstawowe
Transformator to urządzenie elektryczne, które działa na zasadzie elektromagnetycznej indukcji. Jego głównym zadaniem jest przekształcanie napięcia prądu zmiennego, co odbywa się poprzez dwa uzwojenia: pierwotne i wtórne. Kiedy prąd przepływa przez uzwojenie pierwotne, generuje pole magnetyczne, które indukuje napięcie w uzwojeniu wtórnym. Wartość tego napięcia zależy od stosunku liczby zwojów w obu uzwojeniach, co można wykorzystać do zwiększenia lub zmniejszenia napięcia.
W praktyce, transformator może być używany do różnych zastosowań, od zasilania urządzeń domowych po skomplikowane systemy przemysłowe. Wykorzystanie transformatorów jest kluczowe w systemach przesyłowych energii elektrycznej, gdzie wysokie napięcia są używane do efektywnego transportu energii na dużą odległość. Dzięki temu, transformator odgrywa istotną rolę w naszym codziennym życiu, umożliwiając korzystanie z elektryczności w bezpieczny i efektywny sposób.
Rola diod w procesie prostowania prądu
Dioda jest kluczowym elementem w procesie prostowania prądu, który przekształca prąd zmienny (AC) na prąd stały (DC). Działa na zasadzie przewodzenia prądu tylko w jednym kierunku, co pozwala na eliminację ujemnych cykli napięcia. W praktyce, diody są używane w mostkach prostowniczych, gdzie cztery diody współpracują, aby zrealizować efektywne prostowanie sygnału AC. Istnieją różne typy diod, takie jak diody prostownicze i diody Schottky'ego, które różnią się właściwościami i zastosowaniami.
Wybór odpowiednich diod jest kluczowy dla efektywności prostownika, ponieważ różne diody mają różne parametry, takie jak maksymalne napięcie i prąd, które mogą wytrzymać. Dzięki zastosowaniu diod, możliwe jest uzyskanie stabilnego napięcia stałego, które jest niezbędne do zasilania różnych urządzeń elektronicznych. W ten sposób, diody odgrywają fundamentalną rolę w konwersji energii elektrycznej i są niezbędne w wielu zastosowaniach elektronicznych.
Bezpieczeństwo podczas pracy z elektrycznością
Praca z elektrycznością wymaga zachowania szczególnej ostrożności, aby uniknąć niebezpieczeństw związanych z porażeniem prądem oraz pożarami. Zawsze należy upewnić się, że wszystkie urządzenia są odłączone od zasilania przed rozpoczęciem jakichkolwiek prac. Ponadto, używanie odpowiednich narzędzi i sprzętu ochronnego, takich jak rękawice izolacyjne i okulary ochronne, jest kluczowe, aby zminimalizować ryzyko kontuzji. Ważne jest także, aby pracować w dobrze oświetlonym i suchym miejscu, co znacznie zwiększa bezpieczeństwo podczas budowy prostownika.
Kolejnym istotnym aspektem jest unikanie pracy w pobliżu materiałów łatwopalnych oraz stosowanie bezpiecznych praktyk, takich jak nieprzeładowywanie obwodów. Regularne sprawdzanie stanu komponentów, takich jak przewody i diody, również jest niezbędne, aby uniknąć nieprzewidzianych awarii. Pamiętając o tych zasadach, można zminimalizować ryzyko wypadków i zapewnić, że projekt budowy prostownika przebiegnie pomyślnie.
Najważniejsze zasady bezpieczeństwa przy budowie prostownika
Podczas budowy prostownika istnieje kilka kluczowych zasad bezpieczeństwa, które należy przestrzegać. Przede wszystkim, zawsze upewnij się, że pracujesz w suchym środowisku, aby uniknąć ryzyka porażenia prądem. Unikaj również dotykania elementów pod napięciem, a wszelkie zmiany w układzie elektrycznym wykonuj tylko po odłączeniu zasilania. Ponadto, stosuj odpowiednie zabezpieczenia, takie jak bezpieczniki, aby chronić układ przed przeciążeniem. Dobrą praktyką jest także dokumentowanie wszystkich etapów budowy, co pomoże w przyszłej diagnostyce ewentualnych problemów.
Częste błędy i jak ich unikać podczas budowy prostownika
Podczas budowy prostownika, istnieje kilka powszechnych błędów, które mogą prowadzić do nieprawidłowego działania urządzenia lub nawet uszkodzenia komponentów. Jednym z najczęstszych problemów jest niewłaściwy dobór transformatora, co może skutkować zbyt niskim lub zbyt wysokim napięciem na wyjściu. Ważne jest, aby dokładnie sprawdzić parametry techniczne i dopasować je do wymagań projektu. Innym błędem jest pomijanie zabezpieczeń, takich jak bezpieczniki, które chronią układ przed przeciążeniem.
Nieprawidłowe połączenia również mogą być źródłem problemów. Upewnij się, że wszystkie przewody są dobrze podłączone i nie ma luźnych styków, które mogą prowadzić do zwarć. Warto również unikać stosowania komponentów o niskiej jakości, które mogą nie spełniać wymagań obciążeniowych. Dokumentowanie wszystkich kroków budowy pomoże w identyfikacji błędów oraz ułatwi przyszłe naprawy i modyfikacje.
Czytaj więcej: Jak działa sprzęgło w samochodzie? Proste wyjaśnienie budowy i mechanizmu pracy
Zastosowania prostownika w praktyce
Prostowniki mają wiele praktycznych zastosowań w różnych projektach DIY oraz w elektronice. Mogą być wykorzystywane do zasilania urządzeń elektronicznych, takich jak zasilacze do komputerów, ładowarki akumulatorowe oraz systemy audio. Dzięki prostownikom można również konstruować bardziej zaawansowane urządzenia, takie jak układy LED czy zasilacze do silników. Ich wszechstronność sprawia, że są one niezbędnym elementem w wielu projektach elektronicznych.
Innym interesującym zastosowaniem prostowników jest ich rola w systemach energii odnawialnej. Na przykład, prostowniki są używane w systemach solarnych do konwersji zmiennego prądu generowanego przez panele słoneczne na prąd stały, który może być magazynowany w akumulatorach. Prostowniki mogą również być wykorzystywane w zestawach do budowy własnych zasilaczy, co pozwala na dostosowanie napięcia i mocy do indywidualnych potrzeb.
- Budowa zasilacza do komputera
- Ładowarka do akumulatorów
- Systemy oświetlenia LED
- Prostownik w systemach solarnych
Przykłady zastosowań prostownika w projektach DIY
W projektach DIY, prostowniki odgrywają kluczową rolę w wielu zastosowaniach, takich jak budowa własnych zasilaczy do różnych urządzeń. Na przykład, prostownik może być użyty do stworzenia zasilacza do zasilania lamp LED, co pozwala na oszczędność energii oraz długowieczność oświetlenia. Innym przykładem jest ładowarka do akumulatorów, która wykorzystuje prostownik do konwersji prądu zmiennego na stały, co jest niezbędne do efektywnego ładowania akumulatorów.
Innowacyjne zastosowania prostowników w nowoczesnych technologiach
Prostowniki zyskują na znaczeniu w kontekście nowoczesnych technologii, w tym w systemach zasilania dla Internetu Rzeczy (IoT) oraz inteligentnych domów. W takich aplikacjach prostowniki są kluczowe do konwersji i stabilizacji napięcia dla różnych czujników i urządzeń, które wymagają stałego zasilania. Dzięki prostownikom, urządzenia te mogą działać efektywnie i niezawodnie, co jest niezbędne w środowiskach, gdzie stabilność zasilania jest kluczowa.
Dodatkowo, w kontekście energetyki odnawialnej, prostowniki mogą być wykorzystywane w systemach magazynowania energii. Integracja prostowników z akumulatorami litowo-jonowymi w systemach solarnych nie tylko zwiększa efektywność energetyczną, ale także umożliwia lepsze zarządzanie energią w gospodarstwach domowych. W miarę jak technologia się rozwija, prostowniki będą odgrywać coraz większą rolę w zrównoważonym rozwoju i innowacjach, co czyni je niezbędnym elementem przyszłych projektów elektronicznych.
